- RF433MHz(無線發射接收模組)入門學習套件 (可用於 Raspberry Pi, Arduino, 單晶片, 8051, AVR)
- RF433MHZ入門學習套件 - 加購 RF433 MHZ 無線發射接收模組
- RF433MHZ - ASK 無線發射接收模組套件 (可用於 Raspberry Pi, Arduino, 單晶片, 8051, AVR)
- RF433MHZ入門學習套件 - 加購 433MHZ - ASK 無線發射接收模組套件
此 RF 433 MHz 入門學習套件,可以學習到無線發射接收模組使用與控制的方法,不管是微控器或是樹莓派都可容易的上手,賣場部落格相關系列文章有:
套件中 HT12E、HT12D、RF433MHz 無線發射接收模組規格資料請至露天賣場觀看
RF433MHz(無線發射接收模組)入門學習套件 |
RF433MHZ入門學習套件 - 加購 RF433 MHZ 無線發射接收模組 |
RF433MHZ - ASK 無線發射接收模組套件 |
RF433MHZ入門學習套件 - 加購 433MHZ - ASK 無線發射接收模組套件 |
- {Wireless-RF@Arduino} 無線天氣資料傳輸 - Arduino Manchester 函式庫應用 在 Arduino 中使用 Manchester 函式庫,展示兩種無線傳送溫溼度和光強度數據的方法。
- [ Wireless-RF@Arduino ] RGB LED 混色 - Arduino 的 Machester ( 曼徹斯特 ) 無線傳輸 串列埠函式庫與無線發射接收模組的測試以及介紹 Machester 函式庫用於無線發射接收模組。
- Arduino 之間或與 Raspberry Pi 之間的 RF 433MHz 通訊 賣場無線發射接收模組的通訊測試,以及兩篇連結網頁:關於 Arduino 與 Raspberry Pi 之間的無線通訊的介紹。
- RF433MHZ 無線發射接收模組搭配 HT12( D / E ) 遙控器編碼解碼晶片 使用套件裡的特選零件,連接無線發射與無線接收線路於麵包板上,所建構的兩個電路可用於後續文章中輔助之用
- RF433 MHZ 搭配微控制器的使用方法 文章中使用微控制器的串列通訊 (UART) 進行無線訊號的傳輸與接收,同樣的線路與程式碼也可用在其他無線發射接收模組。
- RF433MHZ 無線發射接收模組搭配 Raspberry Pi 控制 74HC595 操控 HT12E 遙控器編碼晶片 使用樹莓派的三支接腳控制兩顆 74HC595 IO 擴充晶片,將晶片的輸出接至 HT12E 的編碼位址與資料接腳,就可以無線控制多個接收端及其輸出動作
- 使用樹莓派模擬 HT12E 遙控器編碼晶片的編碼格式 這是此套件的重點文章,也是此套件的學習重點。在此篇文章將會說明 HT12E 的編碼原則、格式以及程式碼的撰寫,非看不可!
如下,一端是 AT89S51 ( 發射端 ),一端是 ATtiny2313 ( 接收端 )。使用相同的程式法與線路,更換無線發射接收模組為 RF315MHz 也能達到無線通訊的目的。
AT89S51 ( 發射 ),ATtiny2313 ( 接收 ) |
樹莓派 + 74HC595 + HT12E --> RF 發射模組 |

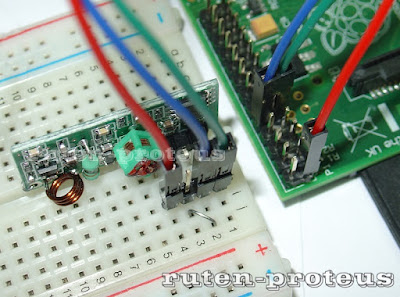

樹莓派控制無線發射模組 |
嗨您好,
回覆刪除我想請教,如果想要做一個開啟開關可以發射求救訊號的發射器,可以使用這種模組嗎?
還可能需要哪些材料且可以在貴公司買的
您好:
刪除可以說明一下您要如何發出求救訊號的方式嗎?
我想利用發出訊號時間做為求救訊號的依據,例如訊號持續2秒斷1秒再持續1秒再斷1秒再持續2秒,像SOS電報的感覺,我在這方面並沒有相關的專業,但想做出這樣的一個雛型。
刪除您好:
刪除求救訊號這部分我不是很清楚,您要自己找一下資料看!
但以摩斯密碼來說,發出摩斯密碼需要一定頻率的音調 ( 400 - 1000 Hz ),看一下這篇 https://www.raspberrypi.org/learning/morse-code/worksheet/。
還有這篇
Mayday: https://zh.wikipedia.org/wiki/Mayday
十分感謝您花時間回答我的問題,
刪除我的構想有像http://www.xtexu.com/CN06/87207998.html裡面提到有一個裝置可以發出求救信號
不知道是不是可以參考"[ wireless-RF ] Arduino 之間或與 Raspberry Pi 之間的 RF 433MHz 通訊"這篇
不知道可以跟您留信箱等聯絡方式嗎 不好意思一直在這邊留言
您好:
刪除沒關係,我看到就會回!電子郵件就是名稱。
發出摩斯碼就像上面連結中所用的,SOS 訊號就是 [ 三短、三長、三短 ],這可以直接使用 GPIO 來實現,只要設定好每個長短間隔就可以,摩斯密碼上的說明也有。
無線電的部分,若要發出 SOS 訊號,是有特地的頻道來接收的,上面 MayDay Wiki 裡面有說到這些頻道的頻率。根據專利的說明,應該是將 SOS 訊號接到無線電的發話處,然後設定好求救頻道頻率送出的;但是我並不曉得單純發出 SOS 訊號在求救頻道,接收端怎麼會知道發生的地點在哪裡 ? 如果使用語音來做播報,並依照發出的訊號說出下面的內容在求救頻道內,這比較合理也比較有用:
[ 發出Mayday訊號時,先呼叫三次(Mayday, Mayday, Mayday);然後說出船隻/飛機代號,描述自己位置,所遇上的險狀,船上/飛機上的人數,將作何打算,以及需要哪種協助。說完一遍後應重複一次,然後等待回覆。兩分鐘後若沒有收到回覆應再次重複。 ]
個人想法是:發生處可以產生 SOS 警示訊號。無線部分,需要一台適合的無線裝置 ( 可以調整到求救頻道頻率 ),連接 GPS 模組取得所在地點的經緯度,然後設定好語音的播放內容,經由無線裝置傳送出去!
以上個人想法,僅供參考!
謝謝十分認同您的想法,
刪除倘若今天我只要做到"將 SOS 訊號接到無線電的發話處,然後設定好求救頻道頻率送出"這項要求,不需要向對方告知方位,更簡單一點不需要調頻,是可以購買這些相關材料嗎
您應該要參考上面給您的連結中的例子去做就可以了,這組不適用!
刪除您好,想要請教一下,若是要做出一個當電路斷電或送電時可以發出一個433MHZ訊號的裝置難度很高嗎?
回覆刪除如果你能知道什麼時候斷電和送電然後給出一個數位訊號,那麼就很簡單,單純把這個訊號當作是開關訊號就可以。
刪除只要能夠正確收到此訊號,程式裡面寫觸發的程式發送無線訊號出去就可以!
還有,是直流或是交流電,監控的方式也不一樣。
之前做過家電的燈光控制和風扇監控,控制它比較簡單,但是怎麼知道訊號真的送出去了?或是受控端出現異常?又或是斷線了?這些部分比較難,而且一般都是用類比監控的方式,但我是採用數位訊號輸出的方式來做。也就是說,直接監控交流電流的大小,一但超過或是低於設定值時,則輸出一個直流或交流的訊號,這個訊號可以丟給 MCU 或是 PLC ,然後它們再根據訊號做動作。這東西賣場有,可以去搜尋 "交流電流" 或是分類賣場 "{ 電子週邊模組 } 電流電壓偵測 " 看看。
