MAX7219 LED Matrix 驅動控制模組使用範例影片

網頁最後修改時間：2015/09/019

在這篇網頁中，有三個 MAX7219 LED Matrix 驅動控制模組展示影片：前兩個影片，使用相同的程式碼，一個使用藍牙控制，另一個使用 ESP8266 WiFi 模組控制。最後一個影片展示如何使用自訂的連續圖型並以動畫做表示。

關於程式碼的說明，可以參考網頁中所提供的超連結看原始作者的說明 ( 程式碼裡面也有 )。但是要注意的是：在網頁影片中所使用的 MAX7219 模組與超連結網頁中所始使用的不同，一定必須使用賣場所提供的程式碼才可以跟影片中展示的結果一樣，不然會相差 90 度。

有購買此套件的使用者，在雲端硬碟零件的資料夾中有所需要安裝的函式庫檔案 ( 函式庫安裝方式，請自行參考 arduino 官網的教學 )，以及網頁影片中所使用的程式碼。
*********************************************************************************

此網頁所用的材料可自行準備，或至下面連結購買

• V2.1 版 { 萬物皆聯網-ESP8266 IoT(Internet of Things)入門學習套件 }

• ESP8266, UART 轉 WiFi 透傳套件(含UART通訊準位轉換底板，可適用於 DC 3.3V / 5V系統)

• MAX7219 LED Matrix(四片一組)驅動控制模組-可多組串連;Arduino,樹莓派,單晶片,微控制器可用

更多 ESP8266 相關商品，請至分類賣場*********************************************************************************

下面兩個滾動文字的範例修改自 R-B 部落格。

藍牙滾動文字訊息控制：

****** 建議的 Android 手機 APP：Bluetooth MCU

接線圖如下所示，藍牙只需要使用到電源以及 Tx 三個腳位即可，Rx 不需要接！

藍牙滾動文字訊息控制接線圖

ESP8266, ESP-01 WiFi 滾動文字訊息控制：

這裡所使用的 ESP8266 無線網路模組以燒錄 UART 轉 WiFi 的韌體，只要手機與其連線之後，就可以如同 HC-06 ( 或 HC-05 ) 一樣，直接將要顯示或是控制的字元傳送出去，非常方便！

控制接線圖與藍牙控制差不多，差別在於電源使用 3V3

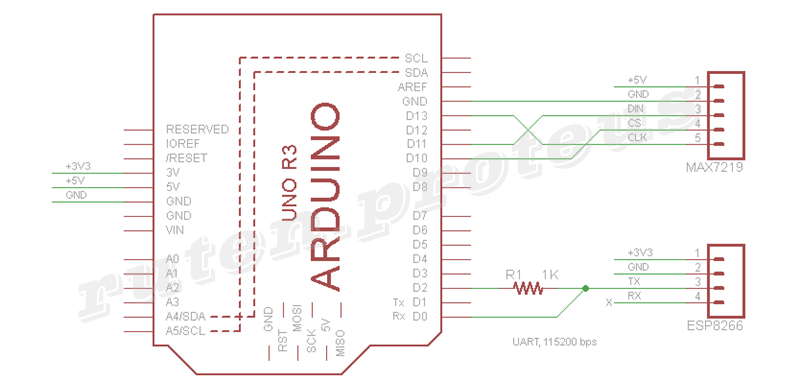

ESP8266, ESP-01 WiFi 滾動文字訊息控制接線圖

詳細的展示，請參考下面影片！



****** 建議的 Android 手機 APP：WiFi MCU

動態圖型顯示：

相對於無線控制的線路，這個範例的接線圖相對的簡單，只要拿掉無線控制部分的線路即可。

動態圖型顯示接線圖

這是直接修改至 Instructables 的範例程式，修改顯示方向以及 arduino 新版本( 1.5.8 以上)不相容的問題。顯示的圖案，可以使用該零件在雲端硬碟資料夾裡面的檔案自已產生，並且根據裡面的說明產生相對應的程式碼，或是由上面所提供的連結了解詳細。
