ATtiny167(Digisprak Pro)開發板 Arduino IDE 編輯環境設置與使用說明


網頁最後修改時間:2018/12/18


這一篇所介紹 ATtiny167 開發板可說是 ATtiny85 開發板的升級版:具有 16 KBytes Flash 記憶體(安裝 bootloader 之後,可使用 14.5 KBytes)、512 Bytes EEPROM、512 Bytes SRAM,支援 I2C、true SPI、UART、LIN、USI 通訊,以及可配置多達 14 個 GPIO、10 個 ADC 通道和 3 個通道 PWM(6個接腳可指定輸出)等......硬體配置,兩者都採用同類型 bootloader(micronucleus),支援 Arduino IDE 通過 USB 上傳程式,對於熟悉 Arduino IDE 開發環境的使用者,很容易就能上手!

再者,"ATtiny85 開發板使用說明,與 Arduino IDE 編輯環境設置" 網頁裡有部分內容已有點過時,趁這次機會也做個更新,補上最新的資料。

事不宜遲,趕緊來看看吧!

*********************************************************************************
需要 AVR Tiny 開發板,可到下面連結:
*********************************************************************************

/*-/--*-*/*/*/*/***//-*-*-**-*/*-*-/*/*/*-*-/-////--/**/**--**/--///--//**----**//--**//**----***//*-**//*
基本上,這篇網頁雖是以 ATtiny167 開發板為主,但是裡面的內容同時適用於 ATtiny85 開發板(就像是 Arduino UNO 開發板和 Arduino Nano 開發板一樣),它們都是使用同一個套件(Package)函式庫,只要在開發時選擇好對應的開發板即可。
/*-/--*-*/*/*/*/***//-*-*-**-*/*-*-/*/*/*-*-/-////--/**/**--**/--///--//**----**//--**//**----***//*-**//*

ATtiny167 晶片資料開發板規格就不多說了,資料都在連結裡,有需要再自己打開看!

【添加開發板支援到 Arduino IDE】

開啟 Arduino IDE,打開 "File / Preferences" 頁面,在 Additional Boards Manager URLs: 輸入
http://digistump.com/package_digistump_index.json
在紅色框框中,最後按下 "OK" 完成設定。

頁面中,紅色底線是開發板套件安裝的資料夾(這個位置要先記起來,等一下會用到);黃色代表的是作業系統登入的使用者名稱。

Arduino IDE Preferences 頁面設定
打開 "Tools / Board: / Boards Manager..." 頁面,等待資料載入完成後,在上方過濾搜尋欄位處("Filter your search...")輸入
digistump avr
點擊 "Install" 進行安裝,完成後就會看到欄位後面接著安裝版本號碼。

Arduino IDE - Board Manager 開發板套件安裝
開發板套件安裝完成之後,點擊打開 "Tools/Board:" 瀏覽選單,對於 ATtiny85 開發板選擇
Digispark (Default - 16.5mhz)
對於 ATtiny167 開發板選擇
Digispark Pro (Default 16 Mhz)
就可以針對各開發板進行程式設計。

開發板選擇說明

【USB 驅動程式安裝】

ATtiny167 開發板支援 Windows / Mac / Linux 作業系統環境,一般情況下需要先安裝驅動程式,否則作業系統辨識不出 ATtiny167 開發板,Arduino IDE 自然就無法正常的上傳 Sketch 程式碼,對於 ATtiny85 開發板來說也是如此。

/*--*//**---/*///**---*-*////***--*/*///***----*///--*/*///**--*/*//**--**/*//
* Windows(10 64-bit)- 方法一

Windows 作業系統下的 USB 驅動程式安裝,好像從 Windows 8(尤其是 Windows 10)開始,驅動程式安裝必須要有簽名,否則不能直接安裝!要安裝未簽名的驅動程式,必須要重新開機進入到 OS 選單下開啟不簽名就能安裝驅動程式的選項才行,這也的確是早前開發板 USB 驅動程式安裝的必要動作,但是現在一切都改觀了,USB 驅動程式已經有簽名可以直接安裝,不需要重開機改選項了!

USB 驅動程式的安裝環境是以 Windows 10 64-bit 做示範,當然其他的作業系統版本也一樣的步驟,只不過因為我的筆電作業系統不是剛安裝的,很多東西可能早前都已經安裝或是改過,所以若下面提供的第一種方法不能用,請改用第二種方法。

在開始之前,我想說一點、很重要的一點,那就是:「驅動程式安裝成功之後,如果直接插上開發板到 USB 埠,會聽到插上 USB 的音效,然後過幾秒鐘後會聽到拔除 USB 的音效(這時開發板並未拔除)」,要了解,這是正常的!

要確認驅動程式是否正確安裝,只要打開裝置管理員,再插上開發板到 USB 埠,就會看到 libusb-win32 devices 裝置下面出現 Digisprak Bootloader 的項目,但是過幾秒鐘之後就不見了。

裝置管理員 - 開發板驅動程式安裝確認
因為當出現在裝置管理員的時候它是一個 USB 裝置,Arduino IDE 此時才能燒錄,所以在這幾秒鐘內若是不需要 USB 功能時,就會切換回一般微控制器的狀態,執行內部韌體程式,所以千萬別一不小心把自己糾結到 USB 不能消失的狀態,很難受的!

打開剛剛安裝開發板套件的目錄,進入到目錄
C:\User\{使用者名稱}/\AppData\Local\Arduino15\packages\digistump\tools\micronucleus\2.0a4
32-bit 作業系統選擇 DPinst.exe 、64-Bit 作業系統選擇 DPinst64.exe,以系統管理員身分執行,並在 裝置驅動程式安裝精靈 畫面一直按 "下一步" 直至 "完成",就能完成開發板的 USB 驅動程式安裝。

開發板 USB 驅動程式的目錄位置
如果之前有安裝過類似的驅動程式,或許會和我一樣看到類似的錯誤出現在 驅動程式名稱 欄位裡,不過這不影響安裝的結果。

USB 驅動程式安裝
經過上面的安裝之後,開啟裝置管理員就能先進一步確認安裝的結果。

/*--*//**---/*///**---*-*////***--*/*///***----*///--*/*///**--*/*//**--**/*//
* Windows(10 64-bit)- 方法二

如果方法一行不通的話,就來試試連 STM32 USB 驅動程式都是這樣安裝的方法二。

下載 micronucleus 的最新版本(或 {雲端硬碟}/ATtiny167開發板 bootloader 目錄下的 zip 檔案)並解壓縮,進入到 {micronucleus}/windows_drive_installer/ 目錄下,"以系統管理員身分執行" zadig_2.1.2.exe

zadig-*.exe 執行檔位置
打開之後的軟體畫面,基本上是沒有相對應的裝置能選擇來被安裝驅動程式的,但是可以新增或是使用資料夾裡面的 micronucleus.cfg 組態檔來載入 USB 裝置資料,這樣的話就可以在不需要裝置插入的情況下進行驅動程式安裝。

Zadig - 載入組態檔
裝置組態檔載入之後的畫面情況如下所示。

可以看到,畫面上方的下拉選單出現的是 "Micronucleous""USB ID" 顯示出其 VID 和 PID 的號碼、驅動程式是 "libusb-win32 (v1.2.6.0)";最後按下 "Install Driver" 就能進行驅動程式的安裝。

Zadig - 載入 USB 裝置組態檔和安裝成功畫面
一但成功完成安裝,開啟裝置管理員再插上開發板,就會短暫的看到 "Micronucleus" 出現然後再消失。

對照方法一,使用方法二安裝 USB 驅動程式後,插上開發板在裝置管理員上顯示的是 "Micronucleus",與方法一不同,但其實結果都是一樣的,方法二中的裝置名稱可以自己改。

裝置管理員的 USB 裝置名稱
下面影片中的操作過程,就是此小節方法二的實際操作過程。


接下來的 Linux 和 Mac OSX 小節,需要該作業系統中已經預先安裝了 Arduino IDE。若沒有,請先上網下載對應的最新版本下來安裝好再往下繼續。

Arduino IDE 最新版本下載

/*--*//**---/*///**---*-*////***--*/*///***----*///--*/*///**--*/*//**--**/*//
* Linux

網頁撰寫當天下載的版本是 v1.8.8(2018-12-17, [Debian Stretch with Raspberry Pi Desktop, 2018-11-26]),以這版本為例進行手動安裝。

pi@raspberry:~ $ cd Downloads/
pi@raspberry:~/Downloads $ ls -l
總計 121208
-rw-r--r-- 1 pi pi 124109956 12月 17 15:46 arduino-1.8.8-linux32.tar.xz
pi@raspberry:~/Downloads $ tar -xf arduino-1.8.8-linux32.tar.xz
pi@raspberry:~/Downloads $ sudo mv arduino-1.8.8 /opt
pi@raspberry:~/Downloads $ sudo bash /opt/arduino-1.8.8/install.sh
Adding desktop shortcut, menu item and file associations for Arduino IDE...touch: cannot touch '/root/.local/share/applications/mimeapps.list': 沒有此一檔案或目錄
/usr/bin/xdg-mime: 803: /usr/bin/xdg-mime: cannot create /root/.local/share/applications/mimeapps.list.new: Directory nonexistent
 done!
pi@raspberry:~/Downloads $
** 如果自動安裝能裝最新版的就不需要手動安裝!

完成上面指令之後,就能看到安裝好的 Arduino IDE 圖示。

運行安裝好的 Arduioi IDE v1.8.8 確認能夠正常開啟,如下圖所示。

Raspberry Pi Desktop 安裝 Arduino IDE v1.8.8
接下來的步驟就跟 Windows(10)作業系統相同,Arduino IDE 選單選擇 "工具/開發板:/開發板管理員" 安裝套件函式庫。

安裝好之後,其實需要的檔案什麼的都已經安裝好在 Linux 裡面,但是跟在 Windows(10)遇到的情況一樣,現在還無法讓 Linux 識別到 ATtiny167 開發板!

這是因為,Linux 作業系統多數使用 udev 管理 USB 裝置,所以還要新增一個 udev rule 的檔案到 /etc/udev/rules.d 目錄下(詳細的過程就請至這網頁看裡面的描述,大致上比較流行的 Linux 發行版都有說明)。

下面我們使用跟示範影片不一樣的方式,改用指令來做複製、新增這個檔案(49-micronucleus.rules)到目標資料夾中(中間產生執行檔的部分可以不做,因為這檔案已經存在需要的資料夾中了,這裡只是示範如何重新編譯一個新版本)。

pi@raspberry:~ $ cd Downloads/
pi@raspberry:~/Downloads $ wget https://github.com/micronucleus/micronucleus/archive/v2.03.tar.gz
--2018-12-17 16:20:32--  https://github.com/micronucleus/micronucleus/archive/v2.03.tar.gz
正在查找主機 github.com (github.com)... 192.30.253.112, 192.30.253.113
正在連接 github.com (github.com)|192.30.253.112|:443... 連上了。
已送出 HTTP 要求,正在等候回應... 302 Found
位置: https://codeload.github.com/micronucleus/micronucleus/tar.gz/v2.03 [跟隨至新的 URL]
--2018-12-17 16:20:33--  https://codeload.github.com/micronucleus/micronucleus/tar.gz/v2.03
正在查找主機 codeload.github.com (codeload.github.com)... 192.30.253.120, 192.30.253.121
正在連接 codeload.github.com (codeload.github.com)|192.30.253.120|:443... 連上了。
已送出 HTTP 要求,正在等候回應... 200 OK
長度: 未指定 [application/x-gzip]
Saving to: ‘v2.03.tar.gz’

v2.03.tar.gz                          [                    <=>                                     ]   6.26M  1.63MB/s    in 4.3s

2018-12-17 16:20:38 (1.47 MB/s) - ‘v2.03.tar.gz’ saved [6569346]

pi@raspberry:~/Downloads $ sudo mv v2.03.tar.gz micronucleus-v2.0.3.tar.gz
pi@raspberry:~/Downloads $ ls -la
總計 127632
drwxr-xr-x  2 pi pi      4096 12月 17 16:21 .
drwxr-xr-x 21 pi pi      4096 12月 17 16:18 ..
-rw-r--r--  1 pi pi 124109956 12月 17 15:46 arduino-1.8.8-linux32.tar.xz
-rw-r--r--  1 pi pi   6569346 12月 17 16:20 micronucleus-v2.0.3.tar.gz
pi@raspberry:~/Downloads $ tar -xf micronucleus-v2.0.3.tar.gz
pi@raspberry:~/Downloads $ cd micronucleus-2.03/commandline/
<!-- 下面的指令可以不做,除非想要編譯新的 micronucleus 執行檔 -->
pi@raspberry:~/Downloads/micronucleus-2.03/commandline $ sudo apt-get install libusb-dev
<!-- 省略 -->
pi@raspberry:~/Downloads/micronucleus-2.03/commandline $ make
Building library: micronucleus_lib...
gcc  -Ilibrary -O -g -D LINUX -c library/micronucleus_lib.c
Building library: littleWire_util...
gcc  -Ilibrary -O -g -D LINUX -c library/littleWire_util.c
Building command line tool: micronucleus...
gcc  -Ilibrary -O -g -D LINUX -o micronucleus micronucleus.c micronucleus_lib.o littleWire_util.o -L/usr/lib/i386-linux-gnu -lusb
rm -f *.o
<!-- 上面的指令可以不做,除非想要編譯新的 micronucleus 執行檔 -->
pi@raspberry:~/Downloads/micronucleus-2.03/commandline $ ls -la 總計 88 drwxr-xr-x 4 pi pi 4096 12月 17 16:23 . drwxr-xr-x 7 pi pi 4096 3月 24 2018 .. -rw-r--r-- 1 pi pi 805 3月 24 2018 49-micronucleus.rules drwxr-xr-x 3 pi pi 4096 3月 24 2018 builds drwxr-xr-x 2 pi pi 4096 3月 24 2018 library -rw-r--r-- 1 pi pi 1788 3月 24 2018 Makefile -rwxr-xr-x 1 pi pi 43188 12月 17 16:23 micronucleus -rw-r--r-- 1 pi pi 15427 3月 24 2018 micronucleus.c -rw-r--r-- 1 pi pi 1317 3月 24 2018 Readme pi@raspberry:~/Downloads/micronucleus-2.03/commandline $ sudo cp 49-micronucleus.rules /etc/udev/rules.d/49-micronucleus.rules pi@raspberry:~/Downloads/micronucleus-2.03/commandline $

如果上面的步驟成功完成,打開 Arduino IDE 並開啟一個範例程式來做測試,就能看到類似下面成功編譯和上傳程式成功的輸出畫面。

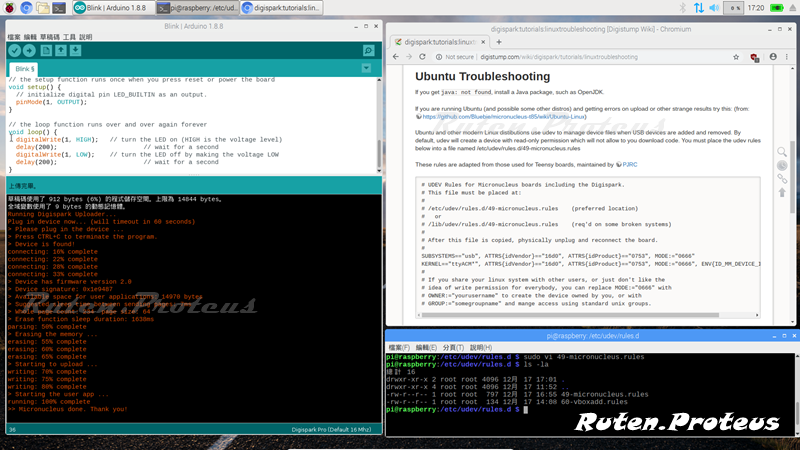

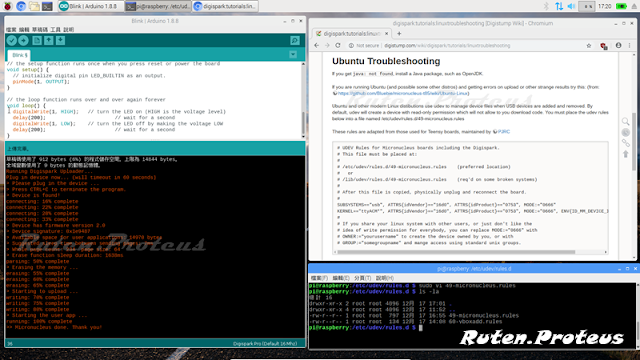

Raspberry Pi Desktop - Arduino IDE v1.8.8 編譯上傳程式到 ATtiny167 執行結果
下面的影片,展示了上面大致的 Arduino IDE 開發板套件函式庫的安裝、建立 udev rule 檔案、和編譯上傳程式到開發板的操作過程,可以從影片中看到實際的操作。


/*--*//**---/*///**---*-*////***--*/*///***----*///--*/*///**--*/*//**--**/*//
* Mac OSX(只提供驅動程式安裝的參考方式)

如果 Mac OSX 能夠安裝 Arduino IDE 較高版本的話,開發板套件函式庫的安裝就跟 Windows 類似(否則就會變得比較麻煩,會與之前建立 ATtiny85 開發板一樣需要去弄硬體描述檔)。

但是安裝開發板 USB 驅動程式之前,要先看一下(Disabling Gatekeeper on OSX)網頁的說明,再繼續輸入下面指令安裝 USB 驅動程式

cd {microuncleus 解壓縮目錄}/commandline
brew install libusb-compat
make

之後的動作應該就跟上面講得差不多了,接下來的事情就要自己搞了!

【ATtiny167 開發板的 PWM】

安裝好開發板套件函式庫之後,Arduino IDE 選單 "File/Examples" 會有很多的範例程式可做為開發時候的參考,當要做開發的時候可以先來這裡翻一翻有沒適合的範例程式可以用。

開發板套件函式庫所帶的範例程式列表
範例很多,下面介紹開發板上硬體 PWM 的使用方法,以後有機會的話再來深入玩玩其它的!

ATtiny167 開發板有六支接腳可作為硬體 PWM 輸出,分屬於兩個 Timer/Counter,共三個通道。

ATtiny167 開發板接腳分佈示意圖
<D8> 隸屬於 8-bit Timer/Counter0,只有一個通道,只能使用 analogWrite( PIN, DUTY ) 函式做 PWM 輸出,其中
  • PIN:接腳號碼,0、1、2、3、4、8 皆可用;
  • DUTY:PWM 的佔空比,0 ~ 255;
<D0> ~ <D4> 隸屬於 16-bit Timer/Counter1,其中
  • <D0><D2>、<D3>:屬於通道 A;
  • <D1><D4>:屬於通道 B;
可使用 analogWrite( PIN, DUTY ) 和下面的特定 PWM 函式集做輸出,特定 PWM 函式有:
  • pwmWrite( CHANNEL, DUTY ):選擇 PWM 輸出通道和輸出佔空比;
    CHANNEL:CHANNELA、CHANNELB;DUTY:0 ~ 255。
  • pwmConnect( PIN ):指定接腳連接到 PWM 通道做輸出,不做連接就無法作為 PWM 輸出;
    PIN:0 ~ 4,可連續呼叫函式做選擇,把與通道連接的接腳全部一起輸出。
  • pwmDisconnect( PIN ):指定接腳,斷開與 PWM 通道的連接。
    PIN:0 ~ 4,可連續呼叫函式做選擇,把與通道連接的接腳全部一起斷開。
  • pwmReset():斷開所有與通道 A、B 連接的接腳;
analogWrite() 函式使用的時候有幾點需要注意:
  • 這個函式使用的時候,會將同通道的其他接腳斷開;也就是說,同一個通道同時只會有一個接腳會做動,但是 DUTY 值不可以是 0 或 255,否則上述就會不成立,原因看下一點。
  • DUTY 等於 0 或是 255 的時候,這時 analogWrite() 函式裡面會用 digitWrite() 取而代之 PWM 的輸出,這會造成該接腳輸出的時候不會斷開其他接腳的狀態(如下範例程式,case 1 正確的動作應該要像 case 2 一樣),但其實不是這樣!這應該是 bug,使用上要注意一下!
analogWrite_test01.ino
/**
 * analogWrite_test01.ino
 * 使用 analogWrite 控制六支 PWM 接腳輸出
 *
 * {case 1} analogWrite( pins[0...6], 255 )
 *  LED一顆一顆亮,到最後六顆 LED 全部都亮
 * {case 2} analogWrite( pin[0...6], 100 )
 *  0, 1, 4 這三顆 LED 會輪流亮,該通道 A 同時只會有一顆亮;
 *  2, 3 這三顆 LED 會輪流亮,該通道 A 同時只會有一顆亮;
 *  8 這顆 LED 亮起後就會一直恆亮;
 *
 */

uint8_t pins[] = {1, 4, 0, 2, 3, 8};

void setup() {}

void loop() {
  static uint8_t p = 0;
  //analogWrite( pins[p++], 255 );  // case 1
  analogWrite( pins[p++], 100); // case 2
  if( p == 6 ) p = 0;
  delay(1000);
}

/*-/--*-*/*/*/*/***//-*-*-**-*/*-*-/*/*/*-*-/-////--/**/**--**/--///--//**----**//--**//**----***//*-**//*
電路接法:
<1、4、0、2、3、8> LED ----/\/\R/\/\--------- <GND>
LED If = 3V,R 取 400 歐姆,電流 5mA
/*-/--*-*/*/*/*/***//-*-*-**-*/*-*-/*/*/*-*-/-////--/**/**--**/--///--//**----**//--**//**----***//*-**//*

使用特定 PWM 函式集跟 analogWrite() 函式最大的不同在於:同一通道可以設定有多少支接腳要同時輸出,這用 analogWrite() 是做不到的!

編譯上傳下面的程式到 ATtimy167 開發板,很容易就能出比較這兩種硬體 PWM 輸出的不同。
pwmfunctions_test01.ino

void setup() {}

void loop() {
  /**---------------------------------------
   * 有五段不同 PWM 佔空比設定,依序把通道其他
   * 接腳加入,加入的接腳都會產生同樣的輸出。
   ---------------------------------------*/
  // Channel A: 0, 2 , 3
  uint8_t d = 5;
  for( int i = 0; i< 5; i++ ) {
    d = d + i * 50;
    pwmConnect( 0 );         // 加入 D0
    pwmWrite( CHANNELA, d );
    delay(500);
    pwmConnect( 2 );         // 再加入 D2
    pwmWrite( CHANNELA, d );
    delay(500);
    pwmConnect( 3 );         // 再加入 D3
    pwmWrite( CHANNELA, d );
    delay(500);
    pwmReset();              // 斷開 D0 ~ D4
    delay(500);
  }
  // Channel B: 1, 4
    d = 5;
    for( int i = 0; i< 5; i++ ) {
    d = d + i * 50;
    pwmConnect( 1 );         // 加入 D1
    pwmWrite( CHANNELB, d );
    delay(500);
    pwmConnect( 4 );         // 再加入 D4
    pwmWrite( CHANNELB, d );
    delay(500);
    pwmReset();              // 斷開 D0 ~ D4
    delay(500);
  }
}

上面所說的是直接使用硬體產生 PWM 訊號輸出的方法,「那麼,如果我同時需要超過 3 支接腳輸出不同 PWM 訊號呢 ?」

答案當然可以!

由 Arduino IDE 的選單 "File/examples/DigisparkTinySoftPwm" 列表下面有兩個程式:TinySoftPwmDemo 和 SoftPwm13Pins。前者,是對於板載 LED 使用軟體 PWM 漸亮漸滅的方法展示;後者,設定 ATtiny167 開發板上的每一支接腳使用不同的 PWM 佔空比輸出,並且漸亮漸滅板載 LED。

利用上面提供的函式庫以及參考範例程式,就能實現同時多個 PWM 接腳的控制。

ATtiny167 開發板其他的應用還有很多,如果有興趣的話可以直接把範例程式打開來看看,編譯上傳測試看看它的效果,相信會帶給(你)妳很多的意外和驚喜的!

【結論】

這一篇網頁介紹了在不同作業系統環境下 Arduino IDE 怎麼新增支援 ATtiny167 開發板(ATtiny85 開發板也同樣適用)的方法,同時在安裝好開發板套件後,很多的應用範例也新增到 Arduino IDE 中,這對於想要學習 ATtyiny167 開發板的人是個很好的開始之處。

Arduino IDE 對於 ATtiny85 / ATTiny167 開發板的支援套件函式庫在不同系統中的安裝並不困難,比較麻煩一點點的是作業系統下怎麼安裝開發板的 USB 驅動程式,不過在網頁中都有提供成功安裝 USB 驅動程式的影片可以看,相信這會更容易許多!

基本上網頁上的資料應該可以快速地帶領各位入門,既然如此,簡單的事我已經幫你(妳)做了,接下來玩開發板的困難部分,就留給各位看官了,還在等什麼呢?
