AlaMode: Get Started (中文入門說明)

Raspberry Pi + AlaMode + Arduino Motor Shield

Arduino 有很多的擴充板 ( 有什麼擴充板可參考 Arduino Shield List ) 可以搭派主板使用，而且擁有很多的函式庫可以相互搭配用來做為學習或是開發；樹莓派是一小型的嵌入式系統，可用來學習或是開發 Linux 系統。兩者藉由 AlaMode 擴充板可緊密的結合在一起，不但可以相互配合，更可以發揮一加一大於二的能力。

AlaMode 就是為樹莓派設計 Arduino 主板，不但具有相同功能也加入了其他硬體週邊在其中，Arduino 周邊擴充卡也一樣可以直接嵌入後使用，相信熟悉或是想學習 Arduino 的人，一定可以感受到此產品的威力。

下面我們將介紹 AlaMode 在樹莓派的環境設定與軟體安裝：

注意：在接任何東西到樹莓派或是 AlaMode 上之前，一定要在切斷電源的情形下動作！！！

建議安裝全新作業系統：2013-02-09-wheezy-raspbian，作業系統環境設定可參閱 [PiFace Digital 首部曲] 樹莓派作業系統 (2013-02-09-wheezy-raspbian) 之環境設定


Step 1：AlaMode 的安裝

這步驟是最簡單也是最重要的一部份！

AlaMode 安裝在樹莓派上面，有一些接點剛好在樹莓派網路孔上方，因此在所附的零件中有一個橡膠墊，必須安裝在網路孔的上方以避免兩塊板子發生短路。

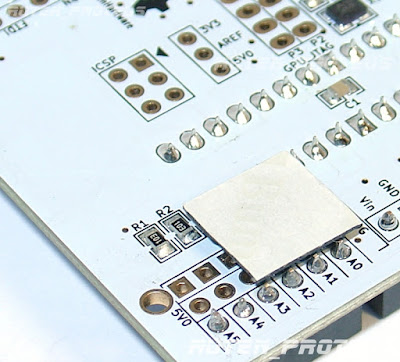

橡膠墊設置的位置，差不多在 R2 的後面，可以先像圖一樣，先壓一下固定位置就會先吸附在 AlaMode 的後方，再撕掉貼紙，然後將 AlaMode 插到 GPIO 上，並在網路孔上方壓一下讓膠黏上，橡膠墊就會黏到網路孔並且是在合適的位置上

橡膠墊的位置 (未撕掉貼紙)

完成之後，墊片就會剛好位於下圖所在的位置

橡膠四腳墊片安裝在網路孔上方的位置

若使用賣場所販賣的散熱片，散熱片的高度與上方 RTC 電池至少還有 5mm 以上的距離，是不會互相干涉到的

AlaMode RTC 電池與賣場散熱片之間的距離確認

橡膠墊的位置 (紅色虛線位置)

Step 2：AlaMode 的供電需知

AlaMode 能夠由樹莓派或是自己的 Micro-USB 電源接頭供電 ( 一般手機充電器就可以供電 )，但是樹莓派不能提供較多的電力供應到 GPIO 板上，因此只能使用內部電源模式在電力需求較小的應用上。

很多的 Arduino Shield ( Arduino 擴充板 ) 都需要較多的電力供應，但這容易造成樹莓派因為電力不足而當機 ( crash )，因此必須切換 AlaMode 到外部電源模式以提供較多的電力。一般來說，使用外部電源模式是首選，只有電力需求較小時才使用內部電源模式，例如閃爍 ( Blink )。

要由樹莓派提供電力給 AlaMode，設定 P16 ( 標示為 5V_LINK，靠近 Micro-USB 旁，設定中間與離 Micro-USB 較遠的接腳短路 ) Jumper 在 ON 的位置；要使用外部電源，移動 Jumper 到 OFF 的位置。

Micro Header 5V_LINK

Step 3：軟體安裝

進行下面軟體安裝動作之前，請先確認套件列表已經更新，若沒有請輸入下面指令後再繼續接下來的軟體安裝

pi@raspberrypi ~ $ sudo apt-get update

安裝 arduino IDE

pi@raspberrypi ~ $ sudo apt-get install arduino

使用 VNC Viewer 或是 MobaXterm 連線到 LXDE 桌面環境 (連結在網頁最下方)，就會在選單中看到 "電子學 / Arduino IDE" 項目，點擊打開

程式集

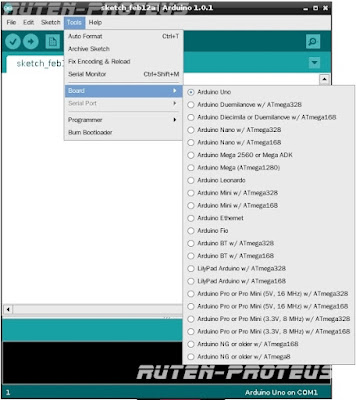

點擊打開 "Tools / Board"，你會發現裡面並沒有 AlaMode 板子，所已接下來就式安裝並加入 AlaMode 在上面

Arduino IDE - Tools / Board 選單

輸入下面指令安裝 AlaMode

pi@raspberrypi ~ $ cd
pi@raspberrypi ~ $ wget http://www.wyolum.com/downloads/alamode-setup.tar.gz
--2013-02-12 17:24:20--  http://www.wyolum.com/downloads/alamode-setup.tar.gz
正在查找主機 www.wyolum.com (www.wyolum.com)... 174.122.150.34
正在連接 www.wyolum.com (www.wyolum.com)|174.122.150.34|:80... 連上了。
已送出 HTTP 要求，正在等候回應... 200 OK
長度: 316537 (309K) [application/x-gzip]
Saving to: `alamode-setup.tar.gz'

100%[=======================================================================>] 316,537      305K/s   in 1.0s

2013-02-12 17:24:22 (305 KB/s) - `alamode-setup.tar.gz' saved [316537/316537]

pi@raspberrypi ~ $ tar -xvzf alamode-setup.tar.gz
alamode-setup/
alamode-setup/avrdude
alamode-setup/avrdude.conf
alamode-setup/inittab
alamode-setup/80-alamode.rules
alamode-setup/cmdline.txt
alamode-setup/boards.txt
alamode-setup/arduino-setup
alamode-setup/setup
pi@raspberrypi ~ $ cd alamode-setup/
pi@raspberrypi ~/alamode-setup $ ls -l
總計 1280
-rw-r--r-- 1 pi pi    127 10月  4 08:15 80-alamode.rules
-rwxr-xr-x 1 pi pi    613 10月  4 08:21 arduino-setup
-rw-r--r-- 1 pi pi 722432 10月  4 08:15 avrdude
-rw-r--r-- 1 pi pi 546647 10月  4 08:15 avrdude.conf
-rw-r--r-- 1 pi pi  13717 10月  4 08:15 boards.txt
-rw-r--r-- 1 pi pi     97 10月  4 08:15 cmdline.txt
-rw-r--r-- 1 pi pi   2114 10月  4 08:15 inittab
-rwxr-xr-x 1 pi pi    473 10月  4 08:15 setup
pi@raspberrypi ~/alamode-setup $ sudo ./setup
pi@raspberrypi ~/alamode-setup $

alamode-setup/setup 的內容

#!/bin/bash
cp avrdude /usr/bin/avrdude
cp avrdude /usr/share/arduino/hardware/tools
cp avrdude.conf  /usr/share/arduino/hardware/tools
cp boards.txt  /usr/share/arduino/hardware/arduino
cp cmdline.txt /boot
cp inittab /etc
cp 80-alamode.rules /etc/udev/rules.d
chown root /usr/bin/avrdude /usr/share/arduino/hardware/tools/avrdude
chgrp root /usr/bin/avrdude /usr/share/arduino/hardware/tools/avrdude
chmod a+s /usr/bin/avrdude /usr/share/arduino/hardware/tools/avrdude

安裝之後就會在  "Tools \ Board" 選單裡多出了 AlaMode 的可選擇項目，點擊它

在 "Tools \ Board" 多出 AlaMode 板子的選項

如果你已經使用 VNC Viewer 連線到樹莓派，這時 Tools/Serial Port 是灰色且不能操作的，這時可以數入下面的指令，執行後就可以先看到 Serial Port 裡的  /dev/ttyS0，但是沒重開機之前，上傳程式到 alaMode 是不會成功的。

執行下面指令，要求內核發出事件，讓 udevd 去處理。

pi@raspberrypi ~ $ sudo udevadm trigger

接著，重新開機，設定就完成，可已開始上傳程式到 AlaMode 裡了！

pi@raspberrypi ~ $ sync;sync;sudo init 6

程式上傳：

點選 "File \ Examples \ 02 Digital \ BlinkWithoutDelay"

新增範例程式 BlinkWithoutDelay

範例程式選擇好之後，AlaMode 是使用串列埠 ( Serial Port ) 進行程式的上傳，因此我們要替它選擇使用的串列埠是哪一個。

點選 "Tools / Serial Port / /dev/ttyS0 "，一旦選定之後，下次使用就不需再次修改了

選擇上傳使用的串列埠

點選上方 "Upload" 圖示 ( 打勾符號旁邊，由左至右第二個 ) 開始將程式上傳至 AlaMode

上傳程式到 AlaMode 成功訊息

成功上傳之後，AlaMode 的 LED ( D6 ) 會開始閃爍，就像剛拿到 Arduino 開電時的展示程式一樣。

如下圖所示，只需要插上電源，LED (D6) 就會開始一閃一滅，使用 AlaMode 就像使用 Arduino 一樣，而這只是 AlaMode 其中的一個功能特色而已，其他功能將會在後續一系列文章中繼續介紹。

成功上傳 Arduino BlinkWithoutDelay 到 AlaMode
