[PiFace Digital 三部曲] 安裝與測試仿真器 ( Emulator ) 軟體

網頁最後修改時間:2018/08/02

PiFae Digital 在樹莓派作業系統的環境設定與軟體安裝是一連貫的步驟,請從"七部曲設置 PiFace Digital 擴充板" 開始。

Step 3: 安裝與測試仿真器 ( Emulator ) 軟體

Step 2 完成之後,接下來我們要安裝 PiFace 函式庫並且要改變 SPI 介面的使用的權限,這些動作可以經由下載一個 script 檔案來完成 (PiFace Get Started Guide (Feb. 2013) 入門指導書上面的指令有錯),請輸入下面的指令進行下載以及安裝,這會安裝幾分鐘,請耐心等待!!



pi@raspberrypi ~ $ wget -O - http://pi.cs.man.ac.uk/download/install.txt | bash
...中間省略...
running install_egg_info
Writing /usr/local/lib/python2.7/dist-packages/piface-1.0.egg-info
~ ~
Creating udev rule
正在將使用者“pi”加入到“spiuser”群組中
正在將使用者“www-data”加入到“spiuser”群組中
User "pi" can now access the /dev/spidev* devices
Please REBOOT for the changes to take effect
~
pi@raspberrypi ~ $

install.txt 的檔案內如下

sudo apt-get install -y python-dev python-gtk2-dev git
pushd ~/
git clone https://github.com/thomasmacpherson/piface.git
pushd piface/python
sudo python setup.py install
popd
sudo piface/scripts/spidev-setup
popd

完成 PiFace 軟體安裝之後,在 /home/pi 下會產生一個新的 piface 目錄

安裝之後的 PiFace 目錄下檔案結構


關機,再把 PiFace 插上樹莓派 (插的方向與位置看網下方的圖片)

pi@raspberrypi ~ $ sync;sync;sudo init 0

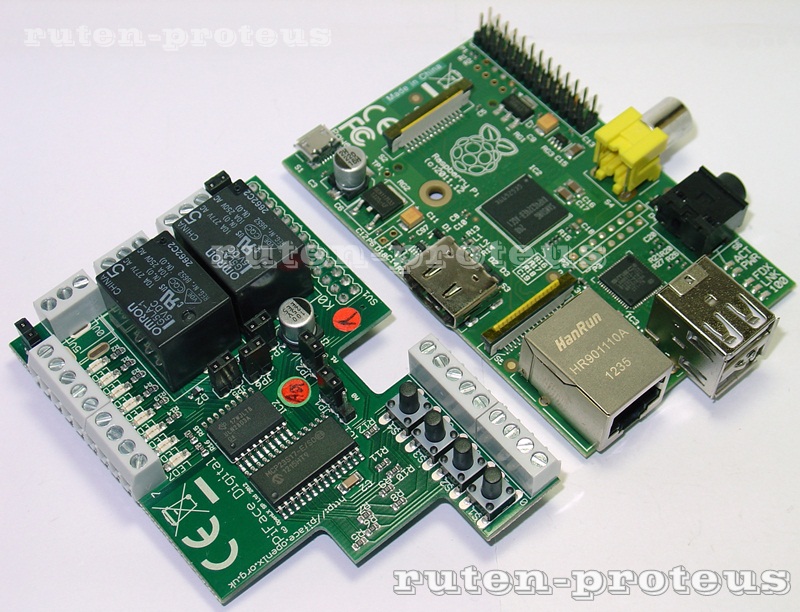

依照下圖排列正確的方向

結合前 Raspberry Pi 與 PiFace 的方向


再將 PiFace 版子下方的插槽對準 GPIO 的接腳,確認兩者的腳位對齊之後,平均施力再慢慢往下壓直到底,千萬不要施太大力往下壓,或是施力不平均使板子傾斜,這樣會很容易造成板子損壞!

Raspberry Pi + PiFace


完成 PiFace 與樹莓派的組合之後,插上電源開機登入樹莓派。如果您是使用手動開啟 SPI 介面的話,記得再次輸入下面指令,才能開啟 SPI  介面

pi@raspberrypi ~ $ sudo modprobe spi-bcm2708

如果 VNC 是手動開啟的話,再接著輸入下面指令 (如果之前就設定過密碼的話,就不會再顯示輸入密碼的提示,而是使用你之前輸入的密碼,這密碼在 Step 1 設置 VNC Server 時設定的)

pi@raspberrypi ~ $ vncserver :1


完成上面三個步驟之後,就可以開始 PiFace 擴充板的測試了!!!
